UNIVERSUM FK4310 ШАССИ 111-FT30A
| [ Скачать с сервера (1.13 Mb) · Скриншот ] | 23.02.2012, 22:47 |

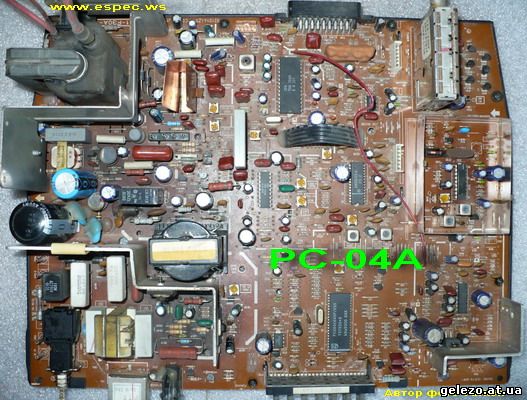

UNIVERSUM FK4310 ШАССИ 111-FT30A СХЕМА  --------------------------------------------------------- Клоны Emerson TC8621 P/S DK шасси PC-04A Клоны: Brother BR7120, BR7121 / Conty CBT-2191E / Curtis CE2102 / Finlux 4721 / GoldStar CBT-2168E, CBT-2190, CBT-2191, CBT-4902, CBT-4905, CBT-9902, CBT-9905, CBZ-9822, CIT-2168, CIT-2168F, CIT-2181, CIT-2181F, CIT-2190, CIT-2190F, CIT-2191, CIT-2191F, CIT-4902, CIT-4905, CIT-9822, CIT-9825, CIT-9902, CIT-9902F, CIT-9905, CKT-2180, CKT-2180X, CKT-2190, CKT-2190X, CKT-2191, CKT-2191X, CKT-4902, CKT-4905, CKT-9902, CKT-9905, CKZ-4822X, CKZ-9748X, CKZ-9825X / Goodmans 2043 / Hanseatic 9825 / Kendo CT93M51 / Ordabasy CKT-9905 / Orson C-2085PSK / Palladium 724/556 / Samsung / Shivaki STV-141M4, STV-142M4, STV-206M4, STV-210M4, STV-211M4, STV-212M4, STV-213M4, STV-216M4 / Supra STV-1484DK, STV-2084DK / Teac CTM215 / Telestar 2168TXT / Universum FT4306, FT4310 ------------------------------------------- СОСТАВ ШАССИ: Main - 111-F30A-1 Micom - даташит на PCA84C640P/030 Memory - X24C02P SMPS - TDA4601 & 2SD1555 SAW - OFWK2950 Secam - даташит на AN5633K Video - TDA3560 VIF - U4439BG Vertical - TDA1170N Sound - даташит на TDA2006 SIF - TBA120T Tuner - 113-105P CER1A707F TV/AV - GL3820 = даташит на TEA2014A Tube - A51EBV13X01 H-Out - TDA1940 FBT - 154-194B (HR7666) HOT - 2SD1651 Пульт: - IC remote - SAA3010P | |
